- 産品描述
- 産品參數
-

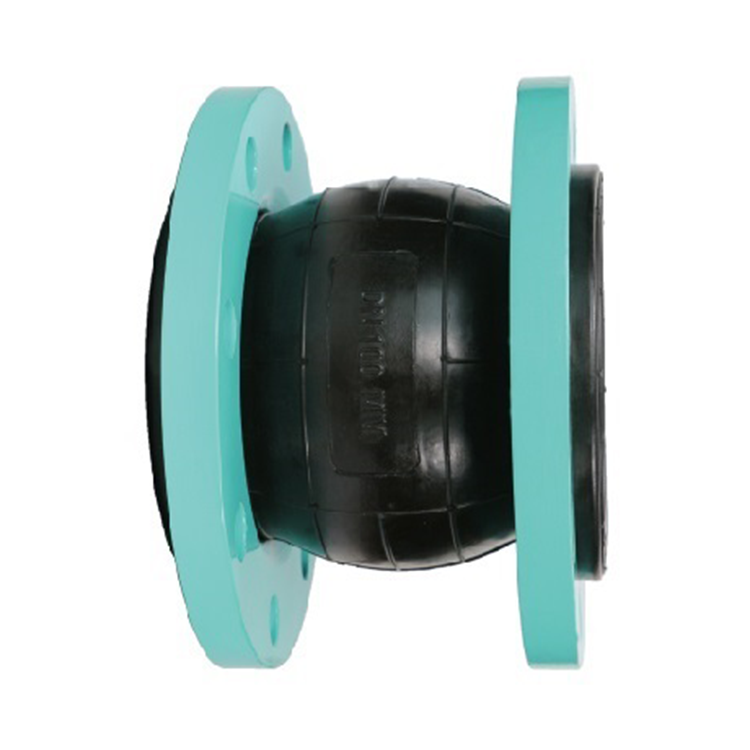

- 商品名稱: 單球體可曲撓合成橡膠接頭

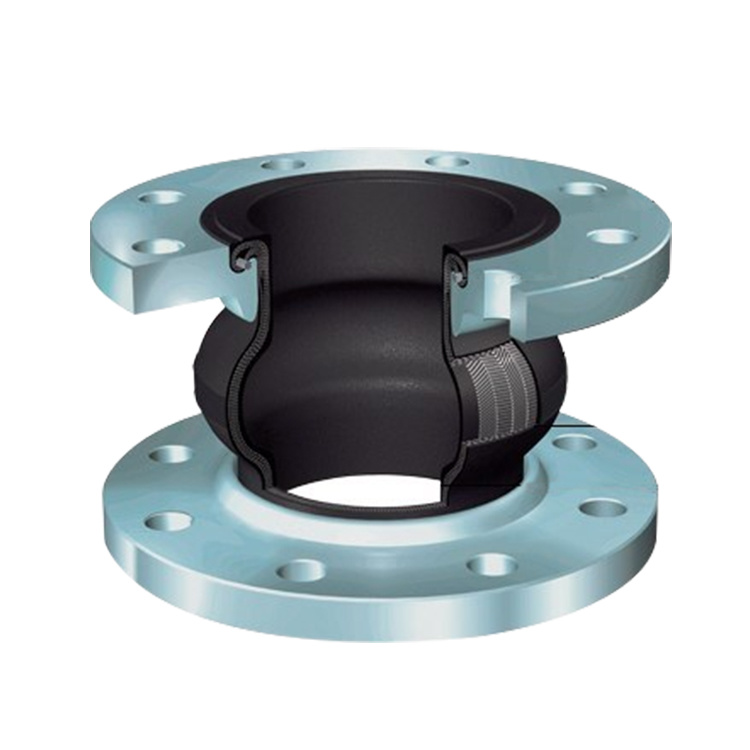

産品由內膠層、錦綸簾子布、外膠層複合的橡膠球體和松套金屬法蘭組成。具有耐壓高、 彈性好、位移量大、吸震降噪、安裝靈活等特點，可廣泛用于供水排水、循環水、暖通空調、 造紙、石油化工、船舶、壓縮機、水泵、風機等管道系統。
技術條件：
型号 Type
項目 ItemJGD( Ⅰ ) JGD( Ⅱ ) JGD( Ⅲ ) 工作壓力 MPa(kg.f/cm2 ) Work Pressure MPa(kg.f/cm2) 1.6 1.0 0.6 爆破壓力 MPa(kg.f/cm2 ) Bursting Pressure MPa(kg.f/cm2) 4.8 3.0 1.8 真空度 KPa
Vacuum KPa(mmHg)86.7(650) 53.3(400) 40(300) 适用溫度℃
Applied Temperature适 -20 ～ +115( 特殊可達 -30 ～ +250)
(Specially to -30+250 )适用介質
Applied Medium空氣、壓縮空氣、水、海水、熱水、油、酸堿等化學物質 Air, compressed, water, seawater, hot water, oil, and chemicals such as acid aikali, etc
主要零件材料：
序号 No 部位 Place 材料 Material 1 主體 Main Body 極性橡膠 MPolar Rubber 2 內襯 Inside Lining 錦綸簾子布 Nylon Fabric 3 骨架 Framework 硬鋼絲 Hard Steel Wire 4 法蘭 Flange 低碳鋼 HSoft Steel 關鍵詞 :- 單球體可曲撓合成橡膠接頭
-
公稱通徑DN 長度 軸向位移 橫向位移 偏向位移 mm inch 伸長 壓縮 32 1.25 9 6 9 9 15 40 1.5 95 6 10 9 15 50 2 105 7 10 10 15 65 2.5 115 7 13 11 15 80 3 135 8 15 12 15 100 4 150 10 19 13 15 125 5 165 12 19 13 15 150 6 180 12 20 14 15 200 8 200 16 25 22 15 250 10 230 16 25 22 15 300 12 245 16 25 22 15 350 14 255 16 25 22 15 400 16 255 16 25 22 15 450 18 255 16 25 22 15 500 20 255 16 25 22 15 600 24 260 16 25 22 15 700 28 260 16 25 22 15 800 32 260 16 25 22 15 900 36 260 16 25 22 15 1000 40 260 18 26 24 15 1200 48 260 18 26 24 15 1400 56 355 20 28 26 15 1500 60 350 20 28 26 10 1600 64 350 25 35 30 10 1800 72 350 25 35 30 10 2000 80 420 25 35 30 10 2200 88 500 25 35 30 10 2200 88 500 25 35 30 10 2400 96 500 25 35 30 10 2600 104 550 25 35 30 10 2800 112 550 25 35 30 10 3000
120 400 25 35 30 10
