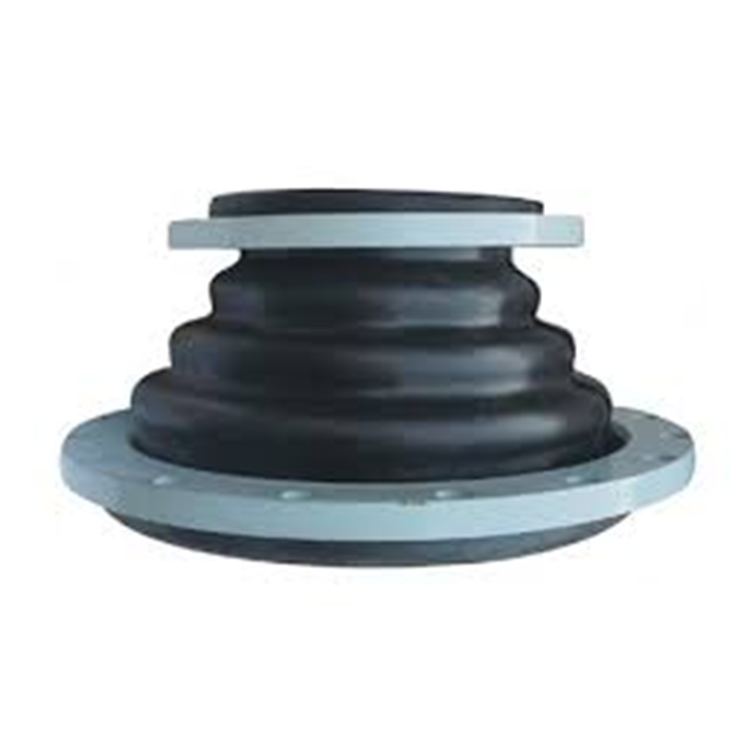

- 商品名稱: 同心異徑橡膠接頭
橡膠膨脹節又稱橡膠波紋管、橡膠接頭、單球柔性連接、膨脹節波紋管等，主要由兩個法蘭和一個橡膠球體組成，法蘭用于連接，橡膠球體是柔性的，它可以吸收軸向、水平和環向位移，正常工作壓力為16bar，正常工作溫度為-15~+80攝氏度，标準尺寸為DN25-DN3000，橡膠的标準材料為天然橡膠、EPDM、氯丁橡膠, NBR 和 PTFE 等，法蘭的正常材料是碳鋼鍍鋅，碳鋼噴漆，鑄鐵噴漆和不鏽鋼等，具有耐壓高、 彈性好、位移量大、吸震降噪、安裝靈活等特點，可廣泛用于供水排水、循環水、暖通空調、 造紙、石油化工、船舶、壓縮機、水泵、風機等管道系統。
技術條件：
型号 Type
項目 ItemJGD( Ⅰ ) JGD( Ⅱ ) JGD( Ⅲ ) 工作壓力 MPa(kg.f/cm2 ) Work Pressure MPa(kg.f/cm2) 1.6 1.0 0.6 爆破壓力 MPa(kg.f/cm2 ) Bursting Pressure MPa(kg.f/cm2) 4.8 3.0 1.8 真空度 KPa
Vacuum KPa(mmHg)86.7(650) 53.3(400) 40(300) 适用溫度℃
Applied Temperature适 -20 ～ +115( 特殊可達 -30 ～ +250)
(Specially to -30+250 )适用介質
Applied Medium空氣、壓縮空氣、水、海水、熱水、油、酸堿等化學物質 Air, compressed, water, seawater, hot water, oil, and chemicals such as acid aikali, etc
主要零件材料：
序号 No 部位 Place 材料 Material 1 主體 Main Body 極性橡膠 MPolar Rubber 2 內襯 Inside Lining 錦綸簾子布 Nylon Fabric 3 骨架 Framework 硬鋼絲 Hard Steel Wire 4 法蘭 Flange 低碳鋼 HSoft Steel 關鍵詞 :- 同心異徑橡膠接頭
-
公稱通徑 相對應長度 毫米 英寸 毫米 DN32 1 1/4 95 DN40 1 1/2 95 DN50 2 105 DN65 2 1/2 115 DN80 3 135 DN100 4 150 DN125 5 165 DN150 6 180 DN200 8 210 DN250 10 230 DN300 12 245 DN350 14 255 DN400 16 255 DN450 18 255 DN500 20 255 DN600 24 260
