- 産品描述
- 産品參數
-
- 商品名稱: 非金屬補償器
D1(mm）
D2(mm）
D3(mm）
連接螺孔 Φ n1 600 650 676 12 16 800 860 910 15 16 1000 1065 1110 15 16 1200 1270 1330 15 24 1600 1660 1700 15 28 2000 2070 2020 15 32

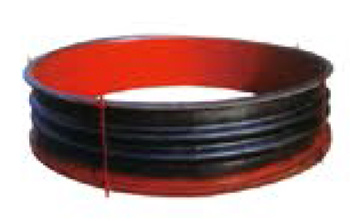

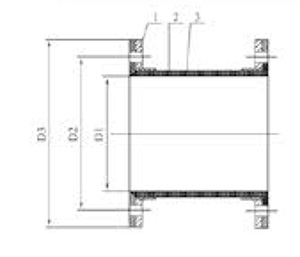

FB-Z型結構圖
D1(mm） D2(mm） D3(mm） 連接螺孔
Φ n1 600 650 676 12 16 800 860 910 15 16 1000 1065 1110 15 16 1200 1270 1330 15 24 1600 1660 1700 15 28 2000 2070 2020 15 32

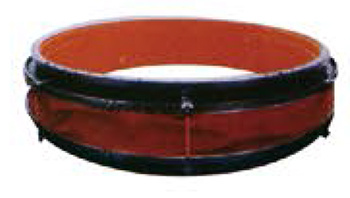

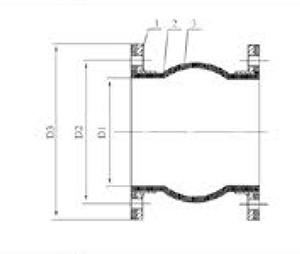

FB-D型結構圖
序号 名稱 材料 數量 1 法蘭 Q235 扁鋼 角鋼 2 件 2 內、外膠層 天然膠 合成膠 1 件 3 增強層 挂膠纖維織物 2-4 層 4 套筒 Q235 A3 1 套

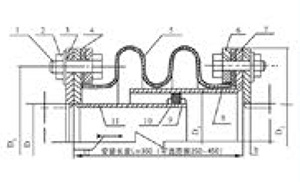

FB-V型結構圖
序号 名稱 材料 數量 1 法蘭 Q235 扁鋼 角鋼 2 件 2 內、外膠層 天然膠 合成膠 1 件 3 增強層 挂膠纖維織物 2-4 層 4 內套筒 Q235 A3 1 套 5 外套筒 Q235 A3 1 套 6 密封圈 天然膠 合成膠 1 套

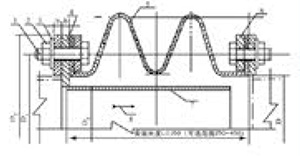

FB-U型結構圖

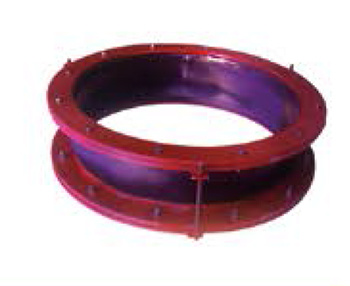

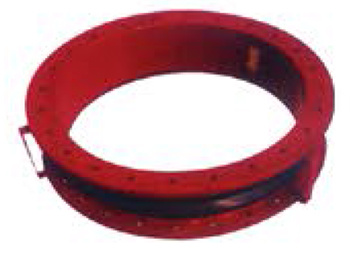

圓形纖維補償器（圓形柔性織物補償器）（型号：HYXD）
位移方向：軸向 工作溫度：-60℃～ +800℃ 公稱通徑：任意尺寸
纖維補償器主要由非金屬圈帶、隔熱材料和鋼結構件組成，其中非金屬圈帶由纖維織物、矽橡膠、氟料等性能優良的非金屬材料優化結合而成，其産品長度、補償量、密封性、耐腐蝕性及壽命等性能指标均可與國外同類産品相媲美。
HYXD 型織物補償器結構圖

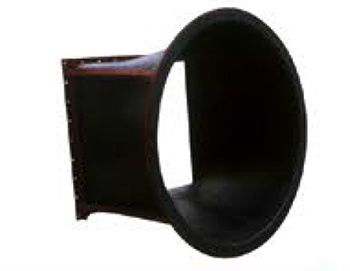

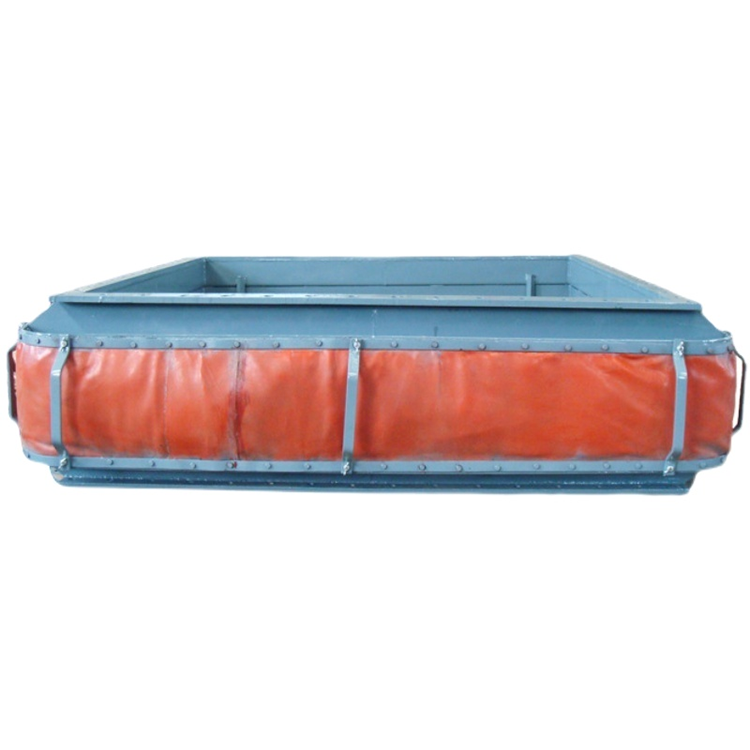

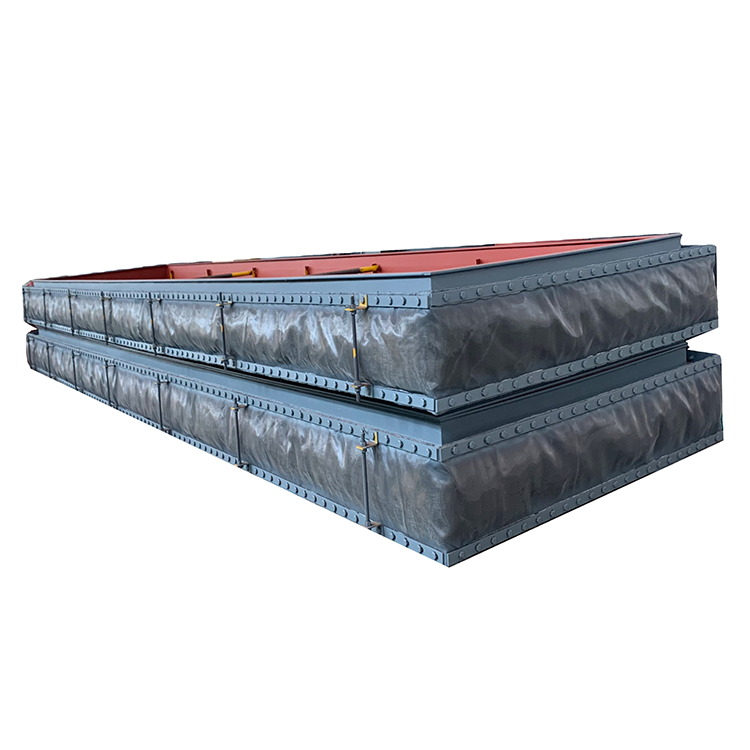

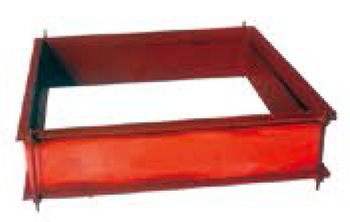

矩形纖維補償器（方形柔性織物補償器）（型号：HFXD）
位移方向：軸向 工作溫度：-60℃～ +800℃ 公稱通徑：任意尺寸
纖維補償器主要由非金屬圈帶、隔熱材料和鋼結構件組成，其中非金屬圈帶由纖維織物、矽橡膠、氟料等性能優良的非金屬材料優化結合而成，其産品強度、補償量、密封性、耐腐蝕性及壽命等性能指标均可與國外同類産品相媲美。
HFXD 型織物補償器結構圖
關鍵詞 :- 非金屬補償器
-
根據介質條件選擇波紋管材料
介質
波紋管材料
備注（相當國內材料牌号）
空氣
SUS304，316
SUS304 相當于 0Cr18Ni9
SUS316 相當于 00Cr17Ni12Mo2
SUS316L 相當于 00Cr17Ni14Mo2熱空氣
SUS316，316L
二氧化硫
SUS316，316L
蒸汽
SUS316，316L
水
SUS304
石油
SUS316，316L
海水
SUS316，316L( 內襯聚四氟乙稀 )
煤氣、液化石油氣
SUS304，304L，316，316L
熱交換器
SUS304，304L，316，316L，321 INCONEL600，625，INCOLOY800，800，825
催化、裂化高溫裝置
INCONEL600，625，INCOLOY800，800H，SUS321
根據工作溫度選擇波紋管、接管、法蘭材料
零件 溫度 -45~-5 -5~350 350~450 450~600 ＞ 600 波紋管 304，316 304,316 304,316,321 321,INCONEL INCOLOY 接管、法 16Mn,20 Q235-A,20 16MnR,20g 304,316 304,321 波紋管材料的化學成分和機械性能
材料 化學成分 C Si Mn Ni Cr Mo P S 其他 SUS304
≤ 0.08 ≤ 1.00 ≤ 2.00 8.00-20.00 18.00-20.00 — ≤ 0.045 ≤ 0.03 SUS304L ≤ 0.03 ≤ 1.00 ≤ 2.00 9.00-13.00 18.00-20.00 — ≤ 0.045 ≤ 0.03 SUS316 ≤ 0.08 ≤ 1.00 ≤ 2.00 10.00-14.00 16.00-18.00 2.00~3.00 ≤ 0.045 ≤ 0.03 SUS316L ≤ 0.03 ≤ 1.00 ≤ 2.00 12.00-15.00 16.00-18.00 2.00~3.00 ≤ 0.045 ≤ 0.03 SUS321 ≤ 0.08 ≤ 1.00 ≤ 2.00 9.00-13.00 17.00-20.00 — ≤ 0.045 ≤ 0.03 Ti ≥ 5×C% 材料 固溶熱處理溫度℃
常溫機械性能
拉伸
硬度 δ 0.2Mpa
δ bMpa
δ5%
H RB HV SUS304
1010~1150 淬火
≥ 206
≥ 520
≥ 40
≤ 187
≤ 90
≤ 200
≥ 177 ≥ 481
SUS316 ≥ 206 ≥ 520
SUS316L ≥ 177 ≥ 481
SUS32 920~1150 淬火
≥ 206 ≥ 520
