- 商品名稱: 曲管壓力平衡波紋補償器
金屬波紋膨脹節（又稱波紋補償器簡稱膨脹節）是依據美國膨脹節制造商協會 EJMA 标準和 GB/T12777-99 标準設計制造。它是由金屬波紋管、結構件組成的具有補償功能的器件。它能夠補償管道的熱變形，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道壽命的作用。與具有相同補償能力的張力膨脹節，套筒式膨脹節，球形膨脹節相比，具有占地面積小，安裝簡單，工程造價低，無結構性滲漏環節，不需維修保養等優點，被普遍廣泛采用，獲得快速發展。
位移方向：軸向、橫向
工作壓力：（MPa）0.25、0.6、1.0
公稱通徑：DN100 ～ DN2200

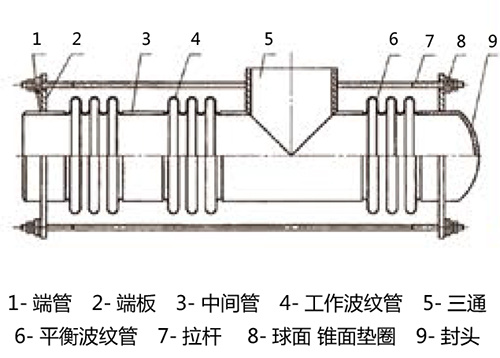

該補償器由一個工作波紋管或中間所連接的兩個工作波紋管和一個平衡波紋管及彎頭或三通、封頭、拉杆、端闆和球面與錐面墊圈等結構組組成，主要用于吸收軸向與橫向組合位移并能平衡波紋管壓力、推力。該膨脹節的前部（輸流端）有兩個工作波紋管，後部（盲端）有一個平衡波紋管構成，工作波紋管吸收來自彎管段産生的橫向位移，平衡波紋管吸收來自直管段的軸向位移，當彎管段産生橫向位移時，拉杆上球面螺母繞凹面墊圈轉動，同時拉杆承受內壓推力，因此該膨脹節常用于泵、罐、壓縮機、氣輪機等設備出口處，以減少對上述設備的作用力。一、産品用途、特點
曲管壓力平衡型波紋管補償器,主要用于補償管系的空間位移,具有設計簡單,補償量大,剛度力小,無內壓推力等優點,但價格較高。主要應用于大型設備進出口的減震、吸噪。
二、适用工況
工稱壓力: 0.25MPa、0.6MPa、 1.0MPa、 1.6MPa、 2.5MPa
工作溫度: -50°C - 420°C
介質:液體、氣體等。
法蘭标準:國标GB、美标ANSI、 日标JIS、 德标DIN等
三、結構及材料
1.波紋管:不鏽鋼304、316L、 321等
2.法蘭、接管:碳鋼、不鏽鋼304、316L、 321等
5.拉杆螺栓、螺母:碳鋼
四、安裝使用注意事項
1、此類補償器-般應用在架空的直線 上,水平安裝。
2、補償器安裝完畢後,所有的小拉杆需拆除。
3、為減少補償器對支座的彈性反力, 在安裝前可對此類補償器進行預拉或預壓(可通過調整其上的小拉杆實現)。補償器選型指導圖
選擇補償器之前，先将管系用固定支架（或中間固定支架）把管系劃分成形狀簡單、獨立的膨脹管段，如直管段、“L”形彎管段、“Z”形彎管段等，然後根據下列框圖選擇其中某一類型的補償器。
金屬波紋補償器使用現場安裝案例
關鍵詞 :- 曲管壓力平衡波紋補償器
-
公稱通經
DN
mm
通道端波數nl 通道端波數nl 補償量mm 軸向
單波剛度
KXo N/mm
軸向
總剛度
KXo N/mm
尺寸mm 産品總長Lmm 産品
類型
軸向Xo 軸向Yo A B 聯接型式 接管L 法蘭F 設計壓力PN=0.2Pa(2kgf/cm²)疲勞壽命N=10^5次 設計溫度t=20℃；工作溫度T≤150℃ 1000
8
（4+4）
10
（5+5）
6
7
30 30 1393 71 3090 1020 4790 4802 WP 1100 1490 91 3190 1120 4965 4977 1200 1594 114 3290 1220 5140 5152 1300 1700 142 3390 1320 5315 5327 1400 1807 101 3780 1420 5870 5882 1500 1590 102 3880 1520 6045 6057 1600 1682 94 4180 1620 6436 6448 1700 1774 111 4340 1720 6761 6773 1800 1867 130 4440 1820 6936 6948 1900 1960 151 4540 1920 7111 7123 2000 2858 246 4640 2020 7286 7298 設計壓力PN=0.6Pa(6kgf/cm²)疲勞壽命N=10^5次 設計溫度t=20℃；工作溫度T≤150℃ 700 8
（4+4）
6 20 20 2651 154 2288 700 3756 3777 WP 800 2811 208 2388 800 3940 3952 900 2974 174 2688 900 4315 4327 1000 10
（5+5）
7 30 30 4106 236 2890 100 4702 4714 1100 4382 211 3198 1100 5085 5097 1200 4680 265 3298 1200 5260 5272 1300 4985 243 3648 1300 5735 5747 1400 4021 226 3748 1400 5910 5922 1500 4261 209 4048 1500 6295 6307
