- 商品名稱: 大拉杆橫向型波紋補償器
金屬波紋膨脹節（又稱波紋補償器簡稱膨脹節）是依據美國膨脹節制造商協會 EJMA 标準和 GB/T12777-99 标準設計制造。它是由金屬波紋管、結構件組成的具有補償功能的器件。它能夠補償管道的熱變形，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道壽命的作用。與具有相同補償能力的張力膨脹節，套筒式膨脹節，球形膨脹節相比，具有占地面積小，安裝簡單，工程造價低，無結構性滲漏環節，不需維修保養等優點，被普遍廣泛采用，獲得快速發展。
位移方向：橫向（任意平面）
工作壓力：（MPa）0.6、1.0、1.6、2.5
公稱通徑：DN100 ～ DN2400

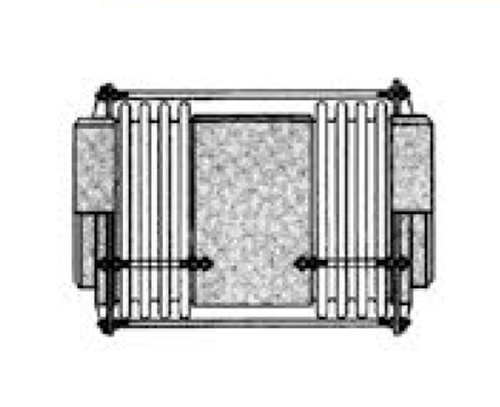

該補償器由中間所連接的兩個波紋管及拉杆、端闆和球面與錐面墊圈等結構件組成，能吸收在一個平面內的橫向位移并能承受波紋管壓力、推力。補償器選型指導圖
選擇補償器之前，先将管系用固定支架（或中間固定支架）把管系劃分成形狀簡單、獨立的膨脹管段，如直管段、“L”形彎管段、“Z”形彎管段等，然後根據下列框圖選擇其中某一類型的補償器。
金屬波紋補償器使用現場安裝案例
關鍵詞 :- 大拉杆橫向型波紋補償器
-
根據介質條件選擇波紋管材料
介質
波紋管材料
備注（相當國內材料牌号）
空氣
SUS304，316
SUS304 相當于 0Cr18Ni9
SUS316 相當于 00Cr17Ni12Mo2
SUS316L 相當于 00Cr17Ni14Mo2熱空氣
SUS316，316L
二氧化硫
SUS316，316L
蒸汽
SUS316，316L
水
SUS304
石油
SUS316，316L
海水
SUS316，316L( 內襯聚四氟乙稀 )
煤氣、液化石油氣
SUS304，304L，316，316L
熱交換器
SUS304，304L，316，316L，321 INCONEL600，625，INCOLOY800，800，825
催化、裂化高溫裝置
INCONEL600，625，INCOLOY800，800H，SUS321
根據工作溫度選擇波紋管、接管、法蘭材料
零件 溫度 -45~-5 -5~350 350~450 450~600 ＞ 600 波紋管 304，316 304,316 304,316,321 321,INCONEL INCOLOY 接管、法 16Mn,20 Q235-A,20 16MnR,20g 304,316 304,321 波紋管材料的化學成分和機械性能
材料 化學成分 C Si Mn Ni Cr Mo P S 其他 SUS304
≤ 0.08 ≤ 1.00 ≤ 2.00 8.00-20.00 18.00-20.00 — ≤ 0.045 ≤ 0.03 SUS304L ≤ 0.03 ≤ 1.00 ≤ 2.00 9.00-13.00 18.00-20.00 — ≤ 0.045 ≤ 0.03 SUS316 ≤ 0.08 ≤ 1.00 ≤ 2.00 10.00-14.00 16.00-18.00 2.00~3.00 ≤ 0.045 ≤ 0.03 SUS316L ≤ 0.03 ≤ 1.00 ≤ 2.00 12.00-15.00 16.00-18.00 2.00~3.00 ≤ 0.045 ≤ 0.03 SUS321 ≤ 0.08 ≤ 1.00 ≤ 2.00 9.00-13.00 17.00-20.00 — ≤ 0.045 ≤ 0.03 Ti ≥ 5×C% 材料 固溶熱處理溫度℃
常溫機械性能
拉伸
硬度 δ 0.2Mpa
δ bMpa
δ5%
H RB HV SUS304
1010~1150 淬火
≥ 206
≥ 520
≥ 40
≤ 187
≤ 90
≤ 200
≥ 177 ≥ 481
SUS316 ≥ 206 ≥ 520
SUS316L ≥ 177 ≥ 481
SUS32 920~1150 淬火
≥ 206 ≥ 520
