單式鉸鏈型波紋補償器


關鍵詞:

單式鉸鏈型波紋補償器
電話

咨詢熱線:

  • 産品描述
  • 産品參數
    • 商品名稱: 單式鉸鏈型波紋補償器

    金屬波紋膨脹節(又稱波紋補償器簡稱膨脹節)是依據美國膨脹節制造商協會 EJMA 标準和 GB/T12777-99 标準設計制造。它是由金屬波紋管、結構件組成的具有補償功能的器件。它能夠補償管道的熱變形,機械變形和吸收各種機械振動,起到降低管道變形應力和提高管道壽命的作用。與具有相同補償能力的張力膨脹節,套筒式膨脹節,球形膨脹節相比,具有占地面積小,安裝簡單,工程造價低,無結構性滲漏環節,不需維修保養等優點,被普遍廣泛采用,獲得快速發展。


    位移方向:角向(單平面)
    工作壓力:(MPa)0.6、1.0、1.6、2..5
    公稱通徑:DN40 ~ DN3000

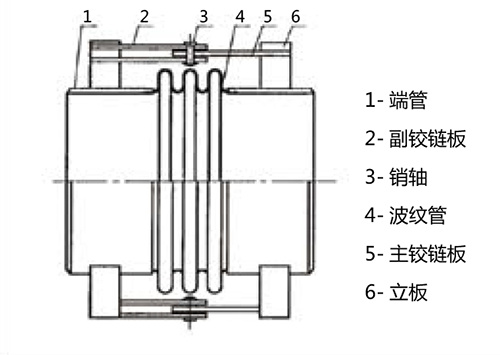

    該補償器由一個波紋管及銷軸、鉸鏈闆和主闆等結構件組成,隻能吸收一個 平面內的角位移并能承受波紋管壓力、推力。吸收位移時應有兩個或者三個 角向膨脹節組合使用。

    補償器選型指導圖
    選擇補償器之前,先将管系用固定支架(或中間固定支架)把管系劃分成形狀簡單、獨立的膨脹管段,如直管段、“L”形彎管段、“Z”形彎管段等,然後根據下列框圖選擇其中某一類型的補償器。

    金屬波紋補償器使用現場安裝案例

    關鍵詞 :
    • 單式鉸鏈型波紋補償器
  • 根據介質條件選擇波紋管材料

    介質

    波紋管材料

    備注(相當國內材料牌号)

    空氣

    SUS304,316





    SUS304 相當于 0Cr18Ni9
    SUS316 相當于 00Cr17Ni12Mo2
    SUS316L 相當于 00Cr17Ni14Mo2

    熱空氣

    SUS316,316L

    二氧化硫

    SUS316,316L

    蒸汽

    SUS316,316L

    水

    SUS304

    石油

    SUS316,316L

    海水

    SUS316,316L( 內襯聚四氟乙稀 )

    煤氣、液化石油氣

    SUS304,304L,316,316L

    熱交換器

    SUS304,304L,316,316L,321           INCONEL600,625,INCOLOY800,800,825

    催化、裂化高溫裝置

    INCONEL600,625,INCOLOY800,800H,SUS321

    根據工作溫度選擇波紋管、接管、法蘭材料

    零件 溫度 -45~-5 -5~350 350~450 450~600 > 600
    波紋管 304,316 304,316 304,316,321 321,INCONEL INCOLOY
    接管、法 16Mn,20 Q235-A,20 16MnR,20g 304,316 304,321

    波紋管材料的化學成分和機械性能

    材料 化學成分
    C Si Mn Ni Cr Mo P S 其他

    SUS304

    ≤ 0.08 ≤ 1.00 ≤ 2.00 8.00-20.00 18.00-20.00 ≤ 0.045 ≤ 0.03
    SUS304L ≤ 0.03 ≤ 1.00 ≤ 2.00 9.00-13.00 18.00-20.00 ≤ 0.045 ≤ 0.03
    SUS316 ≤ 0.08 ≤ 1.00 ≤ 2.00 10.00-14.00 16.00-18.00 2.00~3.00 ≤ 0.045 ≤ 0.03
    SUS316L ≤ 0.03 ≤ 1.00 ≤ 2.00 12.00-15.00 16.00-18.00 2.00~3.00 ≤ 0.045 ≤ 0.03
    SUS321 ≤ 0.08 ≤ 1.00 ≤ 2.00 9.00-13.00 17.00-20.00 ≤ 0.045 ≤ 0.03 Ti ≥ 5×C%



    材料

    固溶熱處理溫度℃

    常溫機械性能

    拉伸

    硬度

    δ 0.2Mpa

    δ bMpa

    δ5%

    H RB HV

    SUS304

    1010~1150 淬火

    ≥ 206

    ≥ 520

    ≥ 40

    ≤ 187

    ≤ 90

    ≤ 200

      ≥ 177

    ≥ 481

    SUS316 ≥ 206

    ≥ 520

    SUS316L ≥ 177

    ≥ 481

    SUS32

    920~1150 淬火

    ≥ 206

    ≥ 520
